Un diagramme de causes effets, aussi appelé diagramme d’Ishikawa ou diagramme en arêtes de poisson, sert à explorer les raisons possibles d’un problème avant de choisir une action. Il place l’effet observé à droite, puis organise les causes potentielles en familles, souvent les 5M : Matière, Matériel, Méthode, Main-d’œuvre et Milieu. Cet outil est particulièrement utile lorsqu’une non-conformité, un retard, une baisse de qualité ou un risque implique plusieurs facteurs.
Le diagramme de causes effets permet de passer d’un constat flou à une analyse partagée : définissez précisément l’effet, recherchez les causes avec l’équipe, classez-les par catégories, puis vérifiez celles qui méritent une action prioritaire. Il ne prouve pas une cause à lui seul, il structure l’enquête.
Qu’est-ce qu’un diagramme de causes effets ?
Le diagramme de causes effets est une représentation visuelle des liens possibles entre une situation constatée et ses origines. La tête du poisson représente l’effet à analyser : par exemple, des livraisons export en retard, des réclamations clients plus fréquentes ou une marge qui recule. L’arête centrale mène vers cet effet. Des branches principales accueillent les grandes catégories de causes, tandis que des ramifications secondaires détaillent progressivement les hypothèses.
Son intérêt n’est pas de produire une explication immédiate. Il aide plutôt un groupe de travail à rendre visibles les hypothèses, à éviter qu’une opinion isolée prenne toute la place et à distinguer les symptômes des mécanismes qui les provoquent. Une équipe peut ainsi examiner à la fois le processus interne, les compétences mobilisées, les données disponibles, les contraintes du marché ou la fiabilité des équipements.
Le mot-clé causes effets désigne donc une logique simple : partir d’un effet clairement formulé pour remonter vers les causes possibles. Cette logique convient aussi bien à une démarche qualité qu’à un projet commercial, à la prévention des risques ou à l’amélioration d’un processus de production.
Pourquoi parle-t-on d’Ishikawa et d’arêtes de poisson ?

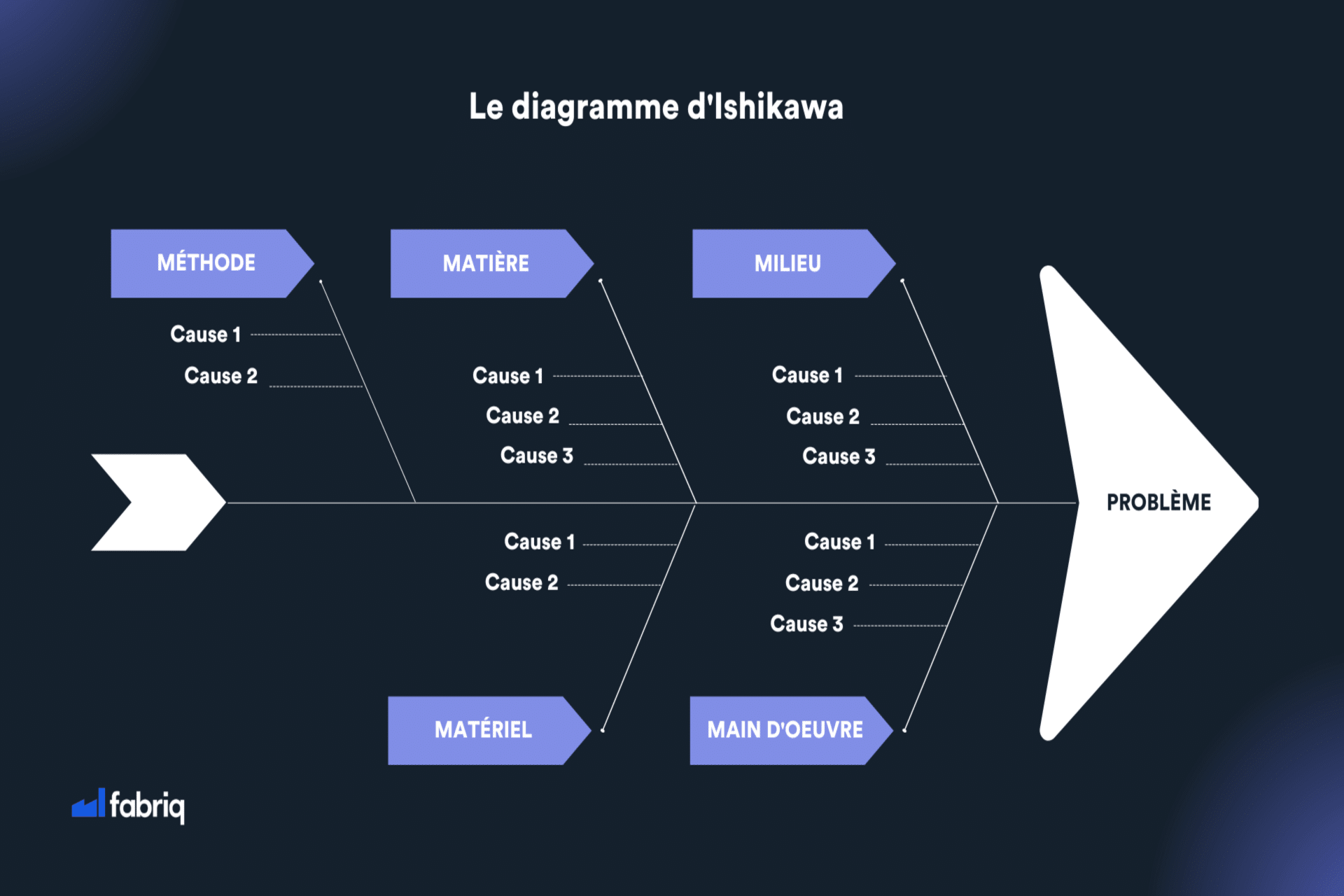

Le nom d’Ishikawa renvoie à Kaoru Ishikawa, à qui l’on attribue le développement de cet outil en 1962. Son dessin évoque le squelette d’un poisson : l’effet forme la tête, l’axe principal constitue l’arête centrale et les catégories de causes dessinent les arêtes. Cette forme visuelle explique l’autre appellation courante, le diagramme en arêtes de poisson.
On rencontre aussi l’expression méthode 5M. Elle ne désigne pas un outil différent, mais une manière classique de remplir les branches principales. Le diagramme reste souple : les catégories sont là pour stimuler la recherche, non pour enfermer l’analyse. Dans une activité de services ou une organisation internationale, les causes pertinentes ne se limitent pas toujours à un atelier, une machine ou une matière première.
À quels problèmes utiliser l’analyse de causes effets ?
Une analyse de causes effets est pertinente quand le problème est récurrent, coûteux, difficile à expliquer ou partagé entre plusieurs équipes. Elle peut éclairer une non-conformité qualité, une rupture de stock, une erreur documentaire, une difficulté d’approvisionnement, une baisse de satisfaction ou un risque apparaissant pendant un projet.
Pour une entreprise qui se développe à l’international, le diagramme permet par exemple d’étudier pourquoi une expédition arrive tard chez un client étranger. Les hypothèses ne concernent pas uniquement le transport. Elles peuvent aussi relever d’une procédure de validation trop longue, d’une information incomplète, d’une prévision imprécise, d’un fournisseur peu fiable, d’un emballage inadapté ou d’une coordination insuffisante entre les équipes.
Dans un chantier d’amélioration opérationnelle, la réflexion peut compléter une démarche de SMED. Réduire un temps de changement de série suppose en effet de comprendre ce qui rallonge réellement l’opération, au lieu de demander simplement aux équipes d’aller plus vite. Le diagramme aide à séparer les causes techniques, organisationnelles et humaines avant de définir les améliorations.
Construire un diagramme d’Ishikawa en sept étapes
Un diagramme utile commence par une préparation concise. Réunissez les personnes qui connaissent le processus, désignez un animateur et prévoyez un support partagé, papier, tableau ou modèle numérique. L’objectif est de recueillir des faits et des observations, pas de désigner un responsable.
- Formulez l’effet de façon observable. Préférez « 18 % des dossiers export sont validés après le délai interne » à « la validation ne fonctionne pas ».
- Délimitez le périmètre. Précisez la période, le produit, l’équipe, le pays, le client ou l’étape concernée.
- Dessinez l’arête centrale. Inscrivez l’effet à droite du schéma.
- Choisissez les familles de causes. Les 5M sont un bon point de départ, à adapter au contexte.
- Animez un remue-méninges. Recueillez les idées sans les évaluer immédiatement afin de ne pas couper les contributions utiles.
- Ajoutez les causes secondaires. Demandez ce qui peut expliquer chaque hypothèse et créez des ramifications lorsque le niveau de détail apporte une information exploitable.
- Vérifiez et priorisez. Recherchez les données disponibles, estimez l’impact potentiel et désignez les actions ou investigations à mener.
La qualité de la formulation initiale est déterminante. Si l’effet est trop vaste, comme « notre export manque d’efficacité », le groupe accumulera des explications hétérogènes. S’il est précis, les branches deviennent comparables. Une formulation factuelle contient souvent un écart, une période et un périmètre : « les retours de marchandises d’un marché donné ont augmenté sur le dernier trimestre ».
Les 5M : classer les causes sans oublier l’essentiel
Les 5M constituent une grille de recherche classique. Ils aident à parcourir plusieurs angles sans confondre une catégorie avec une preuve. Certaines causes appartiennent à plusieurs familles : le classement sert avant tout à rendre la discussion lisible.
| Famille | Ce qu’elle recouvre | Question utile |
|---|---|---|
| Matière | Produits, composants, informations, documents ou données utilisés. | Les éléments reçus sont-ils complets, conformes et disponibles au bon moment ? |
| Matériel | Machines, logiciels, outils, systèmes et moyens techniques. | Le matériel ou l’outil numérique limite-t-il la qualité ou le délai ? |
| Méthode | Procédures, séquences de travail, règles de contrôle et organisation. | La méthode est-elle comprise, adaptée et appliquée de manière constante ? |
| Main-d’œuvre | Compétences, disponibilité, transmission d’information et charge de travail. | Les personnes disposent-elles du temps, des connaissances et des consignes nécessaires ? |
| Milieu | Environnement physique, contraintes externes, culture d’équipe et contexte marché. | Quel élément du contexte favorise l’apparition du problème ? |
La branche Main-d’œuvre doit être maniée avec soin. L’objectif n’est pas d’attribuer un défaut à une personne, mais d’examiner les conditions qui rendent une erreur probable : formation incomplète, surcharge, consigne ambiguë, absence de relecture ou passage d’information insuffisant. Cette posture encourage un échange utile et protège la culture qualité.
Les relations de travail font aussi partie du contexte à traiter avec discernement. Des tensions, des règles mal comprises ou des comportements inadaptés peuvent nuire à la circulation de l’information. Le sujet des Incivilités en milieu professionnel peut alors aider une organisation à mieux distinguer un incident ponctuel d’un dysfonctionnement qui exige une réponse managériale structurée.
Quelle différence entre 5M, 6M et 8M ?
La variante 6M ajoute généralement la Mesure. Cette famille couvre les indicateurs, les instruments de contrôle, les méthodes de calcul, les seuils et la qualité des données. Elle est particulièrement précieuse lorsqu’un écart peut venir d’une mauvaise lecture de la situation. Une mesure absente, tardive ou non comparable peut faire croire à un problème de performance alors que l’information elle-même est fragile.
La version 8M est moins standardisée. Selon les organisations, elle ajoute des catégories adaptées aux services, telles que le Management et les Moyens financiers, ou distingue plus finement des dimensions comme le marketing et les matériaux. Plutôt que d’appliquer huit rubriques par automatisme, mieux vaut annoncer clairement leur définition à l’équipe. Une grille cohérente vaut mieux qu’un modèle très complet mais difficile à utiliser.
Dans une entreprise de services, on peut par exemple retenir : Méthode, Main-d’œuvre, Milieu, Matériel, Mesure, Management, Moyens financiers et Marché. Ce choix donne de la place aux attentes clients, aux contraintes de pays, au pilotage et aux ressources disponibles. Le diagramme demeure un outil d’exploration : ses catégories doivent refléter l’activité réellement analysée.
Exemple de causes effets : des retards de livraison à l’export
Imaginons un effet défini ainsi : « des livraisons destinées à un distributeur étranger dépassent régulièrement la date confirmée ». L’équipe ne doit pas noter directement « le transporteur est en cause », car cette phrase transforme une hypothèse en verdict. Elle peut en revanche construire les branches suivantes.
- Matière : étiquettes non disponibles, dossiers douaniers incomplets, stock physique différent du stock affiché.
- Matériel : interface logistique indisponible, impression des documents lente, suivi des colis non synchronisé.
- Méthode : validation export réalisée trop tard, ordre de préparation imprécis, absence d’alerte avant l’heure limite.
- Main-d’œuvre : relais pendant les congés insuffisant, formation aux formalités incomplète, consignes dispersées.
- Milieu : délai de transit variable, calendrier local, contrainte réglementaire spécifique au pays de destination.
- Mesure : indicateur calculé à partir de la date d’expédition plutôt que de la date de réception attendue.
Après le brainstorming, l’équipe peut rapprocher chaque hypothèse des données. Elle constate peut-être que les retards se concentrent sur les commandes dont le dossier est validé après une heure donnée. Elle peut alors tester une nouvelle règle, suivre l’indicateur associé et vérifier l’effet de l’action. Le diagramme n’est donc pas un document figé, mais une base de travail à mettre à jour.
Passer des hypothèses aux causes prioritaires
Un schéma rempli n’est pas une fin en soi. Il faut ensuite décider ce qui mérite une investigation, une correction ou une action préventive. Une façon simple consiste à examiner chaque cause au regard de trois critères : sa fréquence apparente, son impact possible sur l’effet et la capacité de l’équipe à agir dessus.
Les causes les plus proches de l’arête centrale sont souvent les plus directes, mais elles ne sont pas forcément les plus importantes. Une cause secondaire peut être à l’origine de plusieurs causes directes. Les 5 pourquoi peuvent alors compléter le diagramme : choisissez une branche prioritaire et interrogez progressivement ce qui explique son existence. Cette association évite de traiter trop vite un symptôme.
Il est également utile de distinguer les mesures immédiates des améliorations de fond. Réparer un défaut de document peut protéger la prochaine expédition. Standardiser un contrôle, clarifier les responsabilités ou fiabiliser une donnée peut réduire le risque de répétition. Cette logique rejoint le cycle PDCA, qui organise l’amélioration par planification, expérimentation, vérification et ajustement.
Les causes retenues peuvent concerner des opérations sensibles, y compris la protection de biens lors d’un déplacement professionnel. Dans ce cas, une réflexion sur Comment cacher ses objets de valeur peut nourrir une analyse de prévention, sans remplacer les règles internes de sûreté ni l’évaluation propre au pays concerné.
Les erreurs qui affaiblissent un diagramme d’Ishikawa
La première erreur consiste à démarrer sans effet précis. Un groupe peut alors remplir le schéma tout en parlant de plusieurs problèmes différents. La deuxième est de confondre les causes supposées et les causes confirmées. Utilisez des formulations prudentes pendant l’atelier, puis associez les hypothèses prioritaires à une source de vérification, une observation terrain ou un indicateur.
Une autre difficulté survient quand le diagramme devient une liste sans hiérarchie. Il faut regrouper les doublons, préciser les formulations vagues et accepter de retirer les éléments hors périmètre. Limiter la séance à un effet facilite la qualité des échanges. Si plusieurs problèmes sont liés, mieux vaut réaliser plusieurs schémas et comparer ensuite les causes communes.
Enfin, ne réduisez pas l’outil à un support qualité. Une démarche de causes effets peut aussi structurer un problème de communication commerciale, de conformité d’un processus ou de performance logistique. En revanche, elle ne remplace pas une analyse spécialisée quand celle-ci est nécessaire. Le diagramme prépare de meilleures questions et rend les décisions plus traçables.
Dans un contexte où l’équipe analyse des produits de consommation, il est essentiel de séparer les faits disponibles des inquiétudes ou des affirmations trop générales. Un contenu comme fitline вред peut illustrer l’importance d’une lecture prudente des risques : un diagramme peut organiser les hypothèses, mais il ne doit pas servir à conclure sur la sécurité d’un produit sans éléments fiables.
Créer un modèle causes effets réutilisable par les équipes
Un modèle simple accélère les prochaines analyses. Prévoyez une zone pour l’effet observé, les cinq ou six familles retenues, les causes secondaires, les preuves à recueillir, le responsable de l’investigation et la date de revue. Ajoutez aussi une colonne « décision » pour distinguer une cause écartée, une hypothèse à vérifier et une cause confirmée.
Ce support peut intégrer la base de connaissances interne d’une entreprise. À terme, comparer les diagrammes réalisés sur différents incidents révèle parfois des motifs répétés : une même étape de validation, une donnée source insuffisante ou une coordination déficiente avec un partenaire. Le bénéfice ne vient pas seulement de la résolution d’un incident, mais de la capacité à apprendre de cas successifs.
Une organisation qui déploie une action locale peut aussi étudier ses effets économiques avec méthode. Par exemple, une analyse autour de la Distribution de préservatifs gagnerait à distinguer le contexte local, la communication, les circuits de distribution, les moyens mobilisés et les indicateurs suivis, plutôt que d’attribuer un résultat à une cause unique.
Le diagramme d’Ishikawa permet-il de trouver la cause certaine d’un problème ?
Non. Il sert à recenser et structurer des causes possibles. Les hypothèses prioritaires doivent ensuite être vérifiées avec des données, des observations ou des tests adaptés.
Quand choisir les 6M plutôt que les 5M dans une analyse de causes effets ?
Choisissez les 6M lorsque la fiabilité des indicateurs, des calculs ou des contrôles peut influencer le problème. La famille Mesure aide à examiner les erreurs de données et les biais de suivi.
Le diagramme causes effets convient-il à une entreprise de services ?
Oui. Il suffit d’adapter les catégories aux réalités du service, par exemple le parcours client, les outils numériques, le management, les compétences ou les contraintes du marché.
